GY-APF系列有源電力濾波器性能特點：

1、采用DSP+CPLD全數字控制核心、三電平拓撲技術、的諧波檢測算法和PWM控制策略

實現諧波電流的精確補償。

2、采用模塊化設計，方便多模塊并聯，占地空間小、維護方便。

3、獨立風道和獨立板倉結構設計，保證設備的穩定運行。

4、濾除諧波次數范圍廣，可濾除2~50次諧波，并同時解決三相不平衡問題。

5、諧波濾除率高，在容量允許條件下，諧波電流濾除率可高達95%。

6、可設定100%限流輸出，保證設備長期穩定運行。

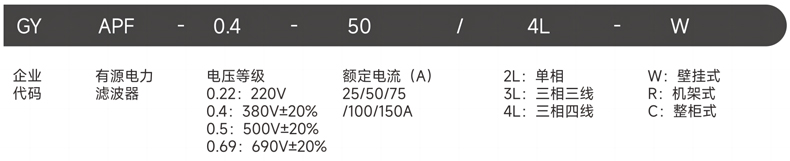

GY-APF系列有源電力濾波器型號及含義：

GY-APF系列有源電力濾波器工作原理：

GY-APF系列有源電力濾波器的工作原理是實時檢測負載電流，基于指定次諧波電流檢測算法將

諧波電流逐次分離，按照設定的濾波百分比生成控制信號驅動IGBT輸出與負載諧波電流幅值相同相

位相反的補償電流，達到諧波抵消的目的。

GY-APF系列有源電力濾波器應用場合：

數據中心:

數據中心內的大量設備，如UPS、開關電源、變頻器及調光設備等，會產生諧波污染，影響到數

據中心的穩定性和正常運行。有源電力濾波器是專門用于動態抑制諧波、補償無功的電力電子裝

置，能夠對大小和頻率都變化的諧波以及變化的無功進行補償。

醫院醫療:

在醫院中，大量現代化醫療設備的使用會產生大量的諧波電流，這些諧波電流會對醫院的配電系

統產生干擾，降低電能質量，影響醫療設備的正常運行。這些設備產生的諧波還可能導致電容器過熱，

絕緣部分老化，縮短電容器的使用壽命。

醫藥制造業:

有源電力濾波器不僅可以抑制諧波，穩定電壓，提高電力質量，保持電力系統的穩定性，從而確

保醫藥制造業的電力系統能夠始終保持可靠和穩定的狀態。

鋼鐵行業:

由于大量現代化的電力電子設備，如中頻爐、軋機和電弧爐等在運行過程中會產生大量的諧波電

流，這些設備對電網的電能質量產生了重大影響。有源電力濾波器可以抑制諧波，穩定電壓，提高電

力質量，保持電力系統的穩定性，從而鋼鐵行業的電力系統能夠始終保持可靠和穩定的狀態。

半導體行業:

在半導體工廠中，大量的電力設備，如變頻器、整流器等，會產生大量的諧波電流。這些諧波電

流會對電網產生干擾，降低電能質量，影響設備的正常運行。有源電力濾波器(APF)是一種的電

力電子裝置，它能夠動態抑制諧波和補償無功，從而有效地解決這些問題。

輕工紡織業:

應用有源電力濾波器后，也成功解決了因大量使用電力電子設備而在用電系統中出現的電能質量

狀況惡劣的問題。

GY-APF系列有源電力濾波器技術參數：

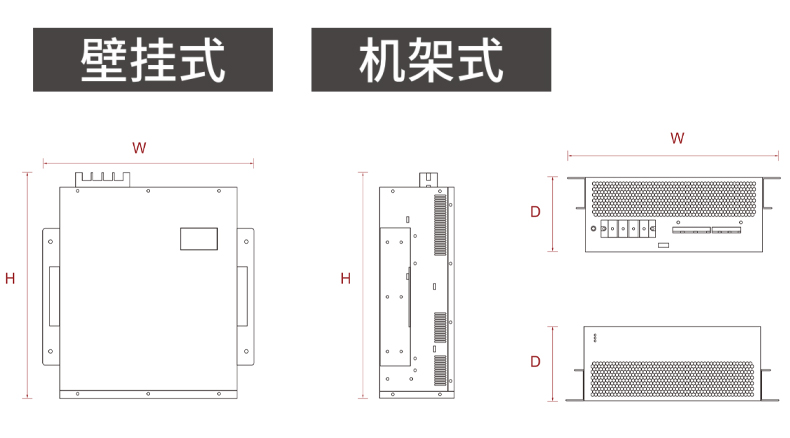

GY-APF系列有源電力濾波器壁掛式尺寸：

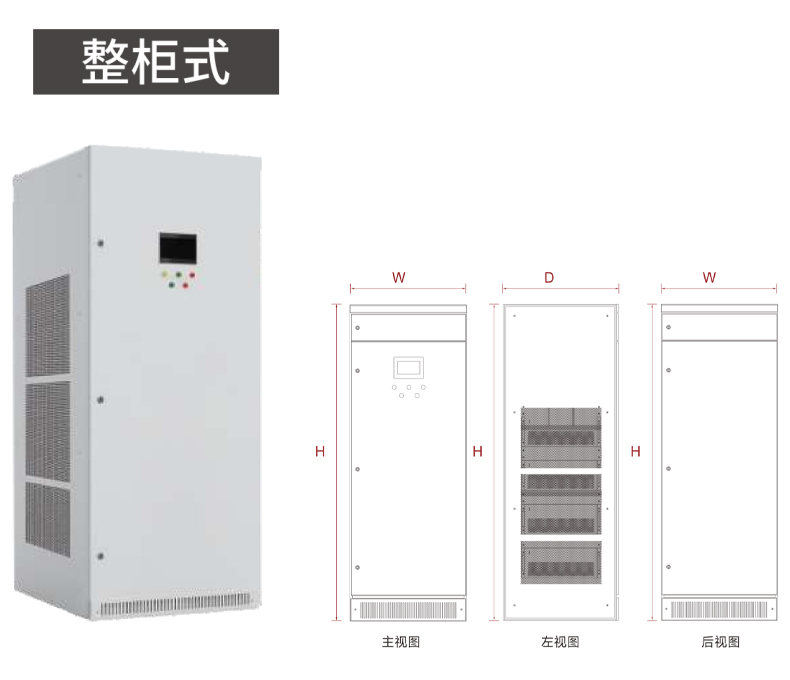

GY-APF系列有源電力濾波器整柜式尺寸：
