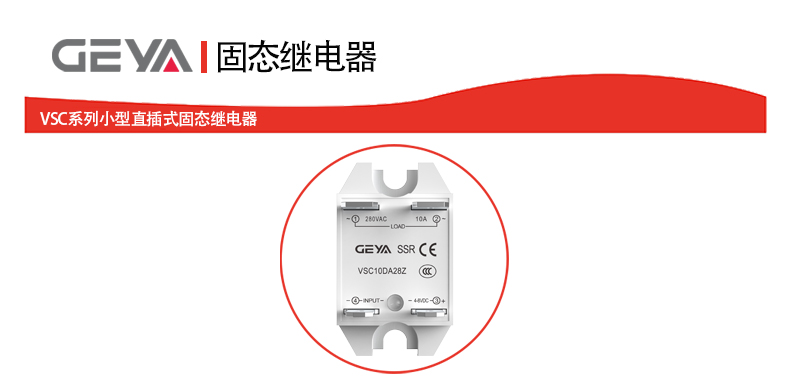

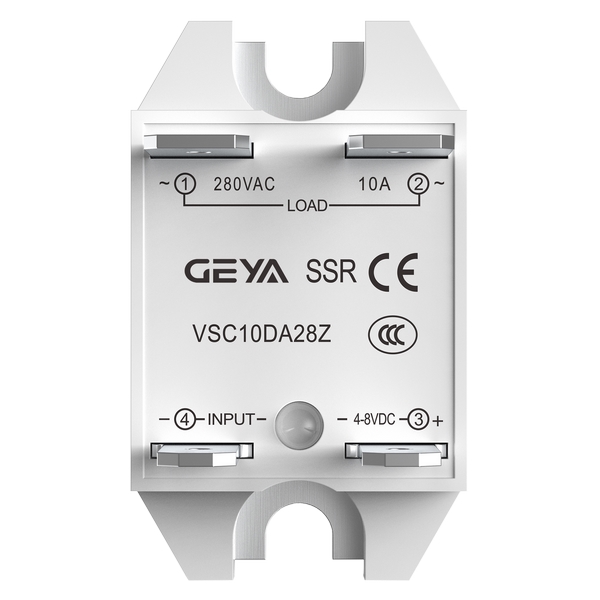

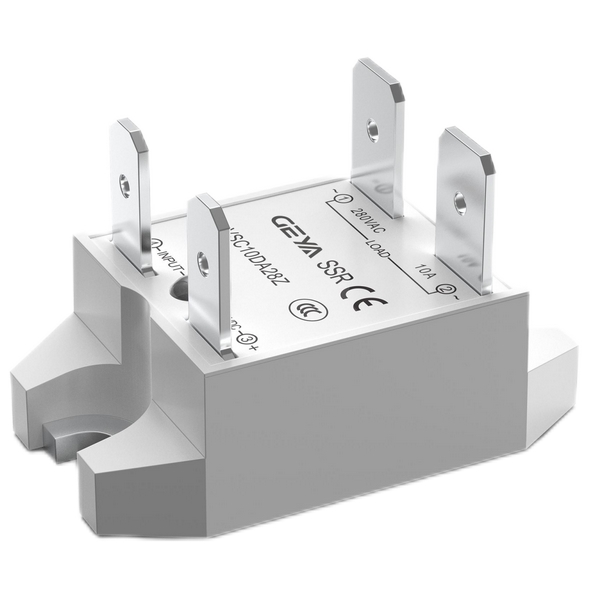

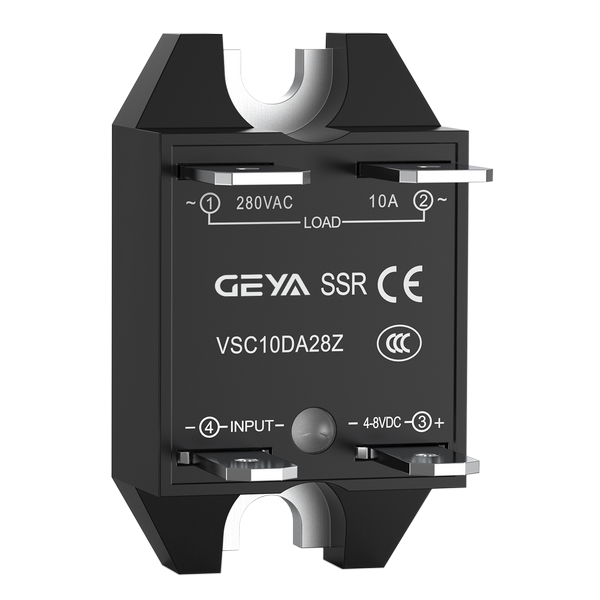

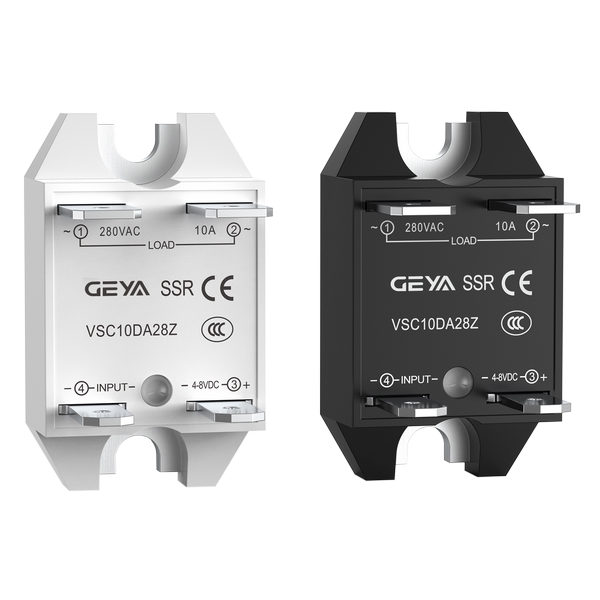

VSC系列固態繼電器產品特性： |
額定電流10A、15A、25A，電壓24-280VAC。 |
零電壓或瞬時導通輸出。 |
安裝簡便，可快速安裝。 |
LED指示燈可監控工作狀態。 |

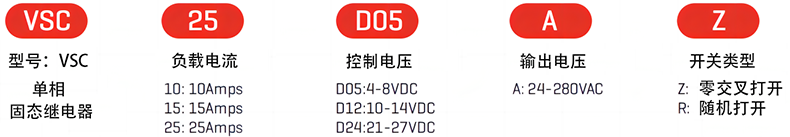

VSC系列固態繼電器產品型號：

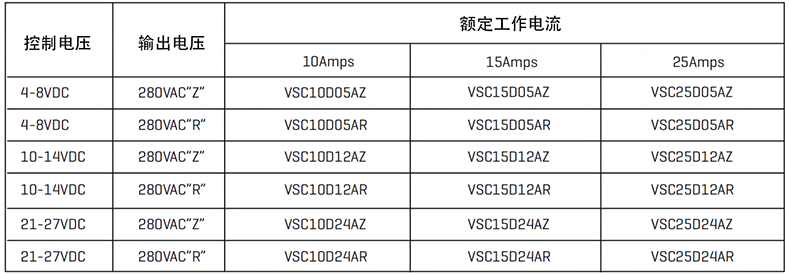

VSC系列固態繼電器產品選擇：
VSC系列固態繼電器輸入規格：
描述 | D05 | D12 | D24 |
控制電壓范圍 | 4-8VDC | 10-14VDC | 21-27VDC |
小導通電壓 | 4VDC | 10DC | 21VDC |
必須關斷電壓 | 1VDC | 1VDC | 1VDC |
小輸入電流 | 6mA | 10mA | 8mA |
輸入電流 | 21mA | 17.5mA | 19mA |
開機時間[毫秒] |
1/2Cycle | 1/2Cycle | 1/2Cycle |
關閉時間[毫秒] |
1/2Cycle |
1/2Cycle |
1/2Cycle |
VSC系列固態繼電器輸出規格：
描述 | D05 | D12 | D24 |
工作電壓(47-63Hz)(Vrms) | 24-280 | 24-280 | 24-280 |
負載電流(Adc) | 10A | 15A | 25A |
小負載電流(mArms) | 150 | 150 | 250 |
瞬態過電壓(Vpk) | 600 | 600 | 600 |
浪涌電流 (50/60Hz 1周期)(上年) | 145/150 | 185/220 | 260/280 |
熔斷I2t （50/60Hz，1/2周期） （A2sce） |
100/95 | 165/160 | 338/325 |
小關閉狀態dv/dt @額定電壓（V/μsec） |
500 |
500 |
500 |
關斷狀態泄漏電流 @額定電壓（mArms） | 0.1 | 0.1 | 0.1 |
外殼熱阻連接 （Rjc）（°C/W） | 3.0 | 2.2 | 0.9 |
導通電壓降 @額定電流（伏特） | 1.3 | 1.3 | 1.3 |
小功率因數 (負載時) | 0.7 | 0.7 | 0.7 |
VSC系列固態繼電器一般參數：
描述 | 參數 |
介電強度，輸入輸出（50/60Hz） | 2500 Vrms |
介電強度，輸出到基板（50/60Hz） | 2500 Vrms |
電容，輸入/輸出 | 8 pF |
工作環境溫度范圍 | -30 ~ 80°C |
儲存環境溫度范圍 | -30 ~ 125 °C |
重量(標準) | 16g |
終端 | 3/16”x 0.032”輸入, 1/4”x 0.032”輸出 QC |
SSR安裝螺釘扭矩范圍 | 9.0-10.0 in-lb (1.0-1.13 Nm) |
LED輸入狀態指示燈 | 紅色 |
濕度符合IEC60068-2-78范圍 | 93%無冷凝 |

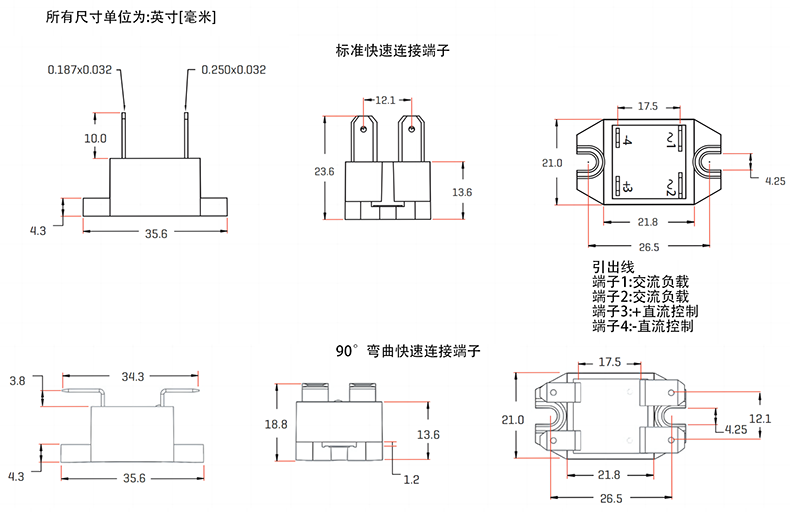

VSC系列固態繼電器尺寸圖：
